Comment brancher mon ruban LED correctement?
Afin de faciliter la conception de vos projets en ruban LED, byled a créé une page complètement dédiée aux différents types de branchements possibles. D'autres configurations sont possibles, n'hésitez pas à nous soumettre vos besoins par email.
Branchements possibles:
- Branchement d'un ruban LED monocolore en direct
- Branchement de plusieurs rubans LED monocolores en parallèle
- Branchement de plusieurs sections de rubans LED en cascade (sur la même ligne)
- Branchement de plusieurs sections de rubans LED avec angle de differents degrés
- Branchement d'un ruban LED monocolore avec variation d'intensité lumineuse par télécommande radio
- Branchement d'un ruban LED monocolore avec variation d'intensité lumineuse par télécommande filaire
- Branchement d'un ruban LED RGB (Rouge, Vert, Bleu) par télécommande radio
- Branchement d'un ruban LED RGB (Rouge, Vert, Bleu) par télécommande filaire
- Branchement d'un ruban LED RGB (Rouge, Vert, Bleu) par télécommande infrarouge
- Branchement d'un ruban LED bicolore (Blanc pur, blanc chaud) par télécommande radio
- Branchement d'un amplificateur RGB en "étoile"
- Branchement d'un amplificateur RGB en cascade
- Branchement d'un ruban LED avec contrôle par interrupteur sensitif encastrable
- Branchement d'un ruban LED RGB Digital avec contrôle par mini-télécommande radio
- Branchement d'un ruban LED RGB Digital avec contrôle par télécommande radio
Branchement d'un ruban LED monocolore en direct:

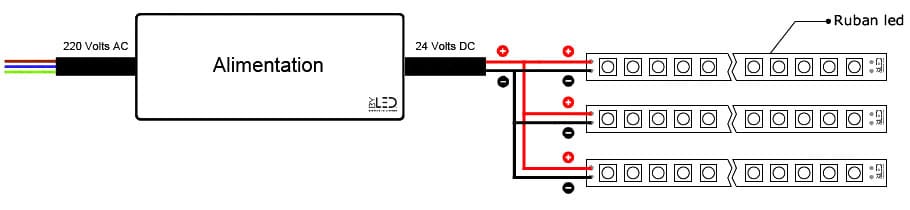

Branchement de plusieurs rubans LED monocolores en parallèle:
Explication: pour le branchement de plusieurs sections de rubans séparés.

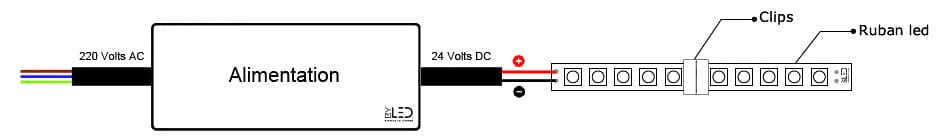

Branchement de plusieurs sections de rubans LED en cascade (sur la même ligne):

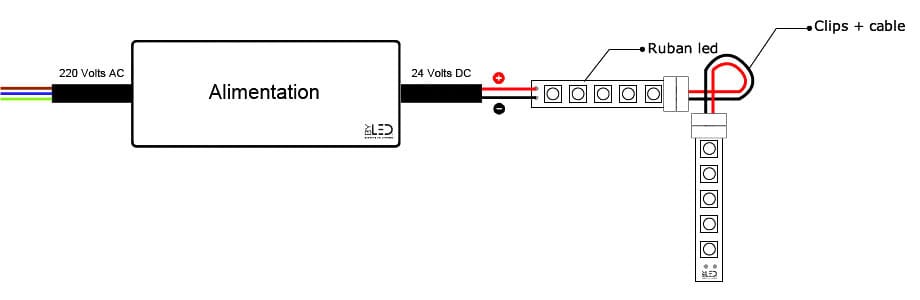

Branchement de plusieurs sections de rubans LED avec angle:
Branchement d'un ruban LED monocolore avec variation d'intensité lumineuse par télécommande radio:
Ce kit télécommande vous permet de créer des ambiances en faisant varier l'intensité lumineuse de vos rubans LED monocolores.

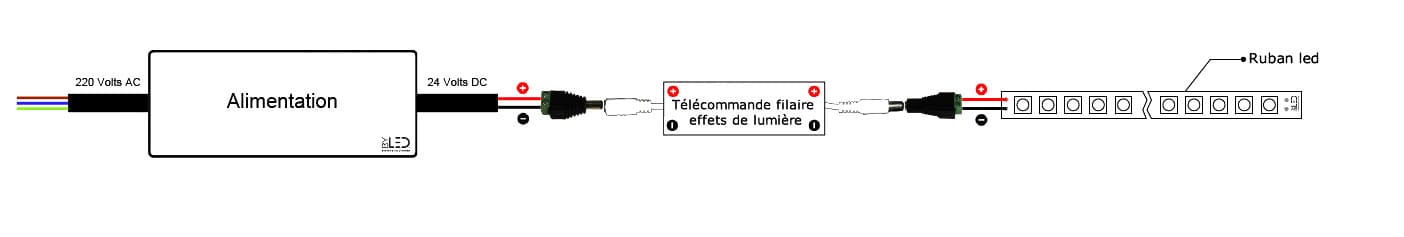

Branchement d'un ruban LED monocolore avec variation d'intensité lumineuse par télécommande filaire:
Cette mini télécommande filaire permet de créer des ambiances lumineuses en faisant varier l'intensité lumineuse et en proposant des effets d'enchainements.
Branchement d'un ruban LED RGB (Rouge, Vert, Bleu) avec contrôle par télécommande radio:
Ce kit télécommande vous permet de créer des ambiances lumineuses en mélangeant les 3 couleurs (Rouge, Vert et Bleu) de vos rubans LED RGB.

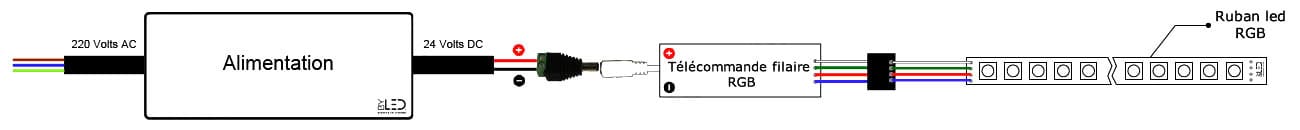

Branchement d'un ruban LED RGB (Rouge, Vert, Bleu) par télécommande filaire:
Cette mini télécommande filaire permet de créer des ambiances lumineuses en mélangeant les 3 couleurs (Rouge, Vert et bleu) de vos rubans LED RGB.

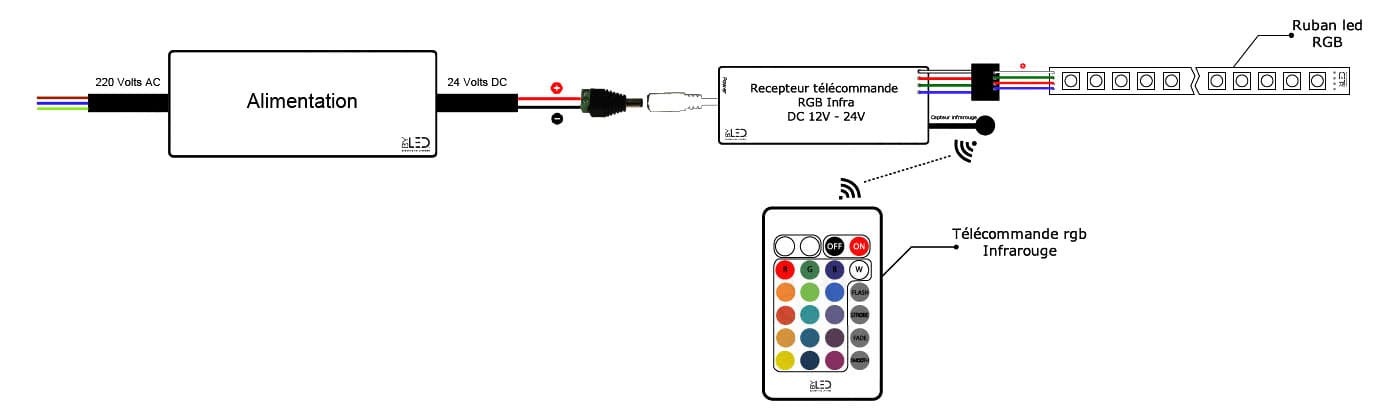

Branchement d'un ruban LED RGB (Rouge, Vert, Bleu) par télécommande infrarouge:
Ce kit comprenant une télécommande infrarouge et un récepteur va vous permettre de créer des ambiances lumineuses en mélangeant les 3 couleurs (Rouge, Vert et bleu) de vos rubans LED RGB.
Branchement d'un ruban LED bicolore (Blanc pur, blanc chaud) par télécommande radio:
Ce kit télécommande vous permet de créer des ambiances lumineuses en dosant la température de couleur du blanc chaud au blanc froid de vos rubans LED blanc chaud / blanc froid.
Branchement d'un amplificateur RGB en "étoile":
Cet amplificateur / répéteur permet de prolonger un ruban LED RGB au delà des limites d'intensité imposées par le contrôleur.
Branchement d'un amplificateur RGB en cascade:
Cet amplificateur / répéteur permet de démultiplier un ruban LED RGB au delà des limites d'intensité imposées par le contrôleur.

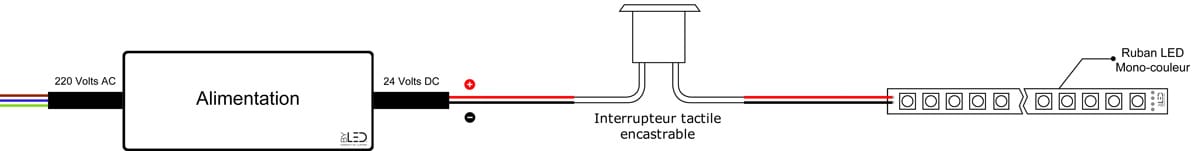

Branchement d'un ruban LED avec contrôle par interrupteur sensitif encastrable:
Branchement d'un ruban LED RGB Digital avec contrôle par mini-télécommande radio:

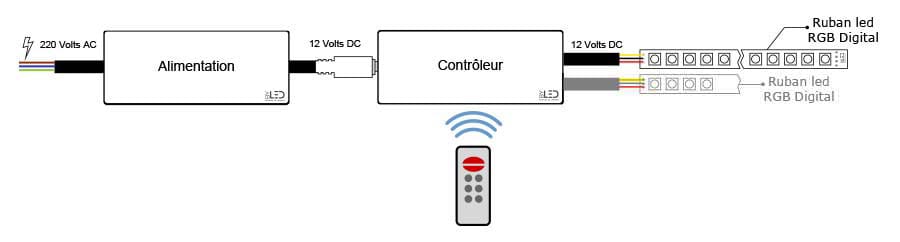

Branchement d'un ruban LED RGB Digital avec contrôle par télécommande radio:
