Ruban LED Haute densité (120 lm/w) - 13W/m - IP68 - Blanc - 420 LED/m - 2216+ - 5m - 24V

-

 - 0.400 kg

 - Fiche d’information sur le produit

Ruban LED Haute densité (120 lm/w) - 13W/m - IP68 - Blanc - 420 LED/m - 2216+ - 5m -24V
Précédent
  • Ruban LED Haute densité (120 lm/w) - 13W/m - IP68 - Blanc - 420 LED/m - 2216+ - 5m -24V
  • Ruban LED Haute densité (120 lm/w) - 13W/m - IP68 - Blanc - 420 LED/m - 2216+ - 5m -24V
  • Ruban LED Haute densité (120 lm/w) - 13W/m - IP68 - Blanc - 420 LED/m - 2216+ - 5m -24V
  • Ruban LED Haute densité (120 lm/w) - 13W/m - IP68 - Blanc - 420 LED/m - 2216+ - 5m -24V
  • Ruban LED Haute densité (120 lm/w) - 13W/m - IP68 - Blanc - 420 LED/m - 2216+ - 5m -24V
  • Ruban LED Haute densité (120 lm/w) - 13W/m - IP68 - Blanc - 420 LED/m - 2216+ - 5m -24V
  • Ruban LED Haute densité (120 lm/w) - 13W/m - IP68 - Blanc - 420 LED/m - 2216+ - 5m -24V
  • Ruban LED Haute densité (120 lm/w) - 13W/m - IP68 - Blanc - 420 LED/m - 2216+ - 5m -24V
  • Ruban LED Haute densité (120 lm/w) - 13W/m - IP68 - Blanc - 420 LED/m - 2216+ - 5m -24V
Suivant

Ruban LED Haute densité (120 lm/w) - 13W/m - IP68 - Blanc - 420 LED/m - 2216+ - 5m - 24V

-

 - 0.400 kg

 - Fiche d’information sur le produit

79,90 €TTC l'unité79.9

  • Classe F
  • 13 W
  • 24 V
  • IP68
  • 120°
  • Dimmable
  • 10 mm
  • 5 ans

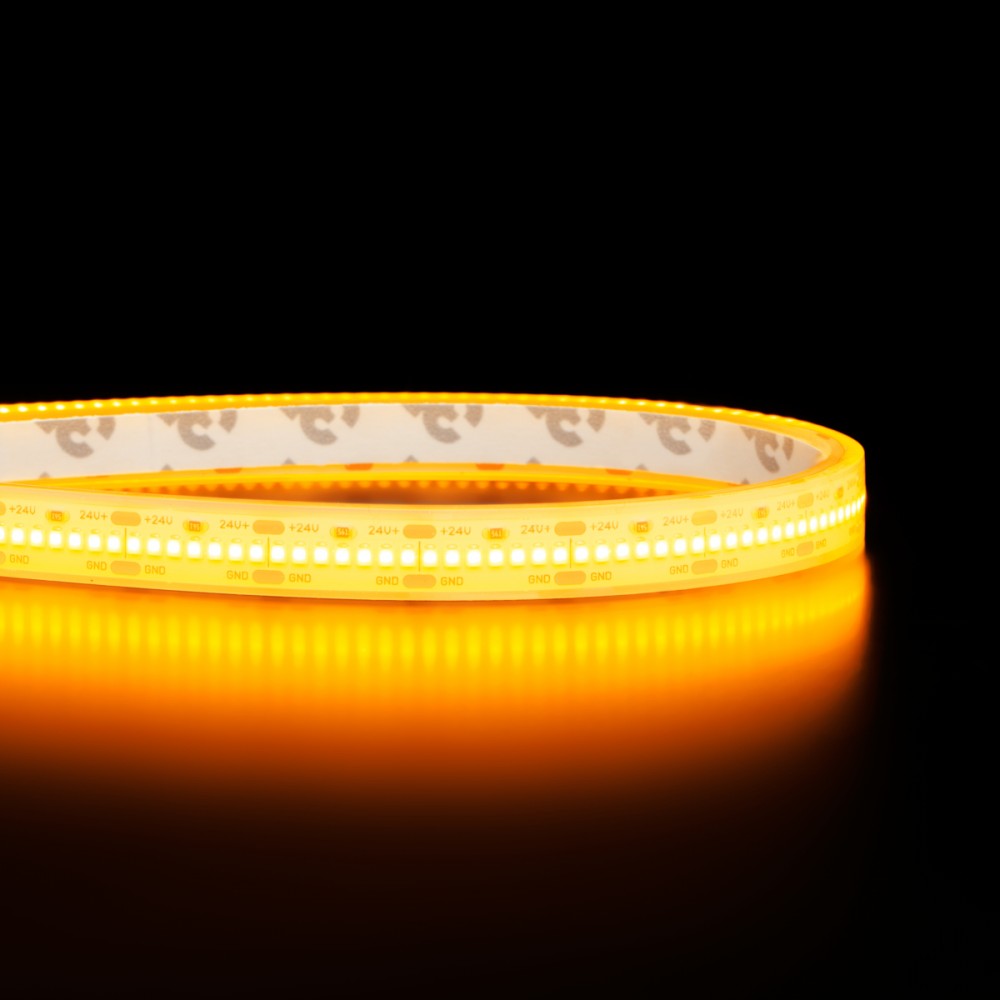

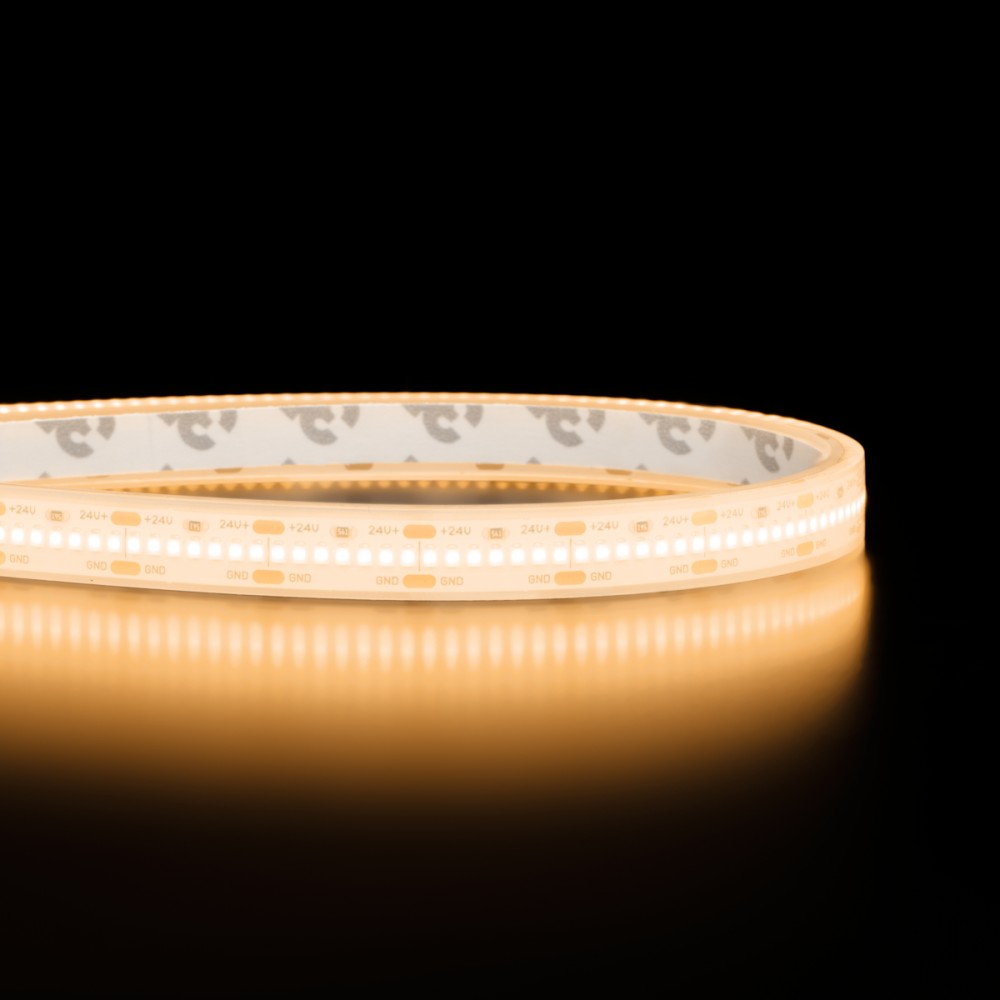

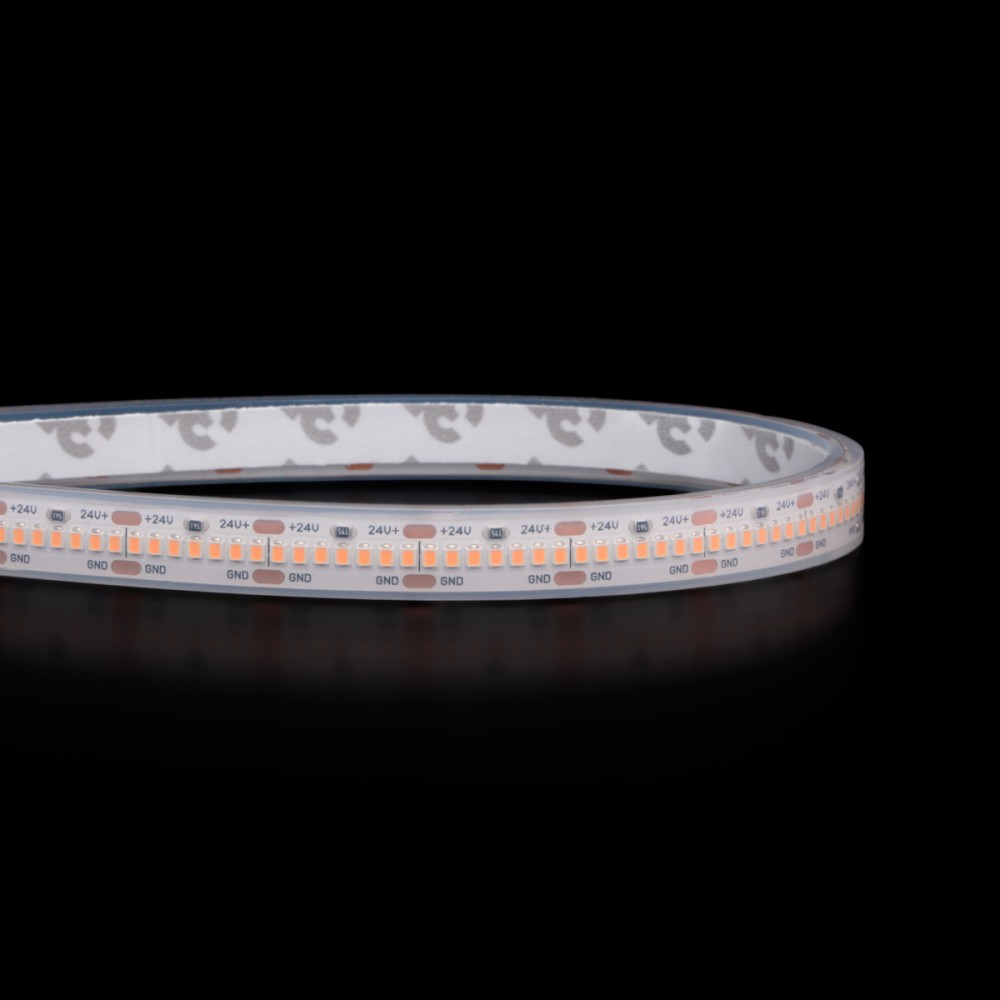

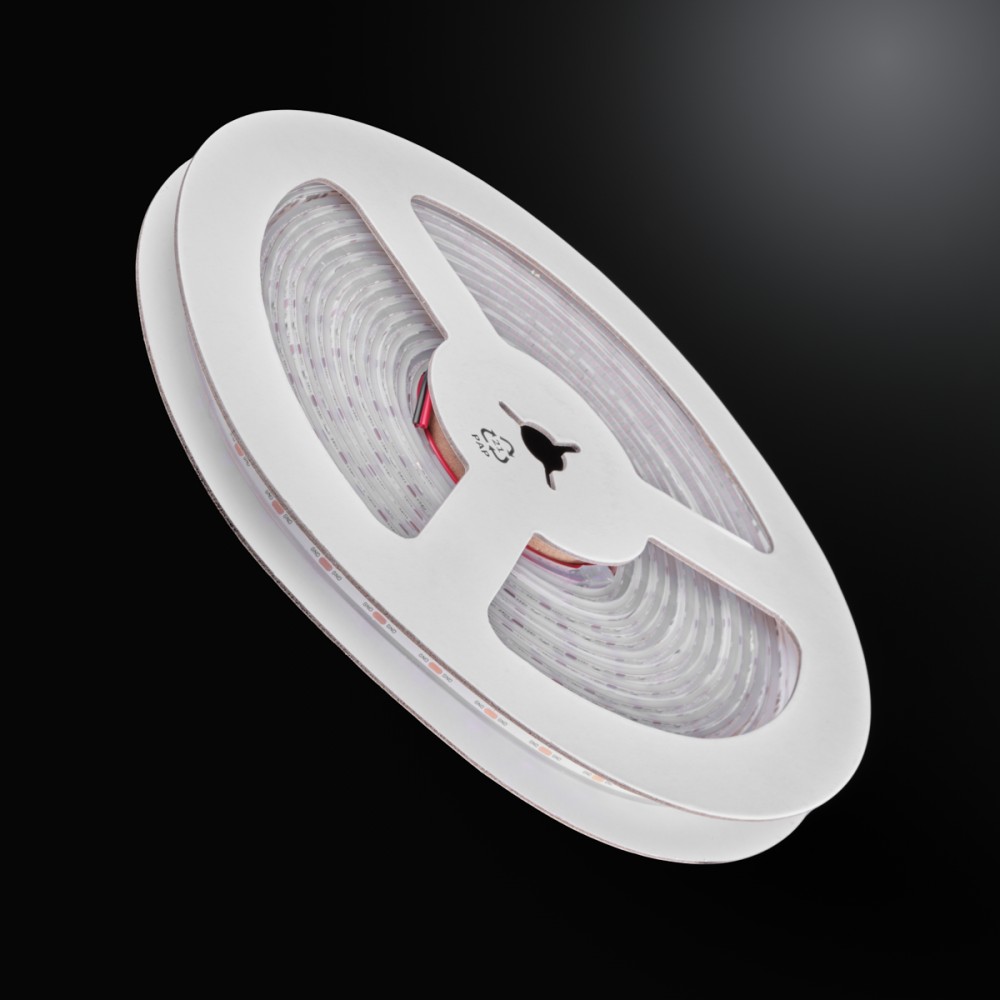

Ruban LED 13W/m à haute densité de LEDs : 420 LEDs/m  - 5 mètres - IP68 (utilisation en extérieur) - 120 lm/W - 24V. Équipé d'un puissant adhésif (3M©) à son dos.

  • A la manière d'un ruban COB, la lumière est uniforme, sans aucun effet "points de LEDs" ;
  • À puissance égale, ce ruban LED "2216+" est 20% plus lumineux que les rubans COB ;
  • Disponible en 3 indices de protections : IP20IP65 et IP68.

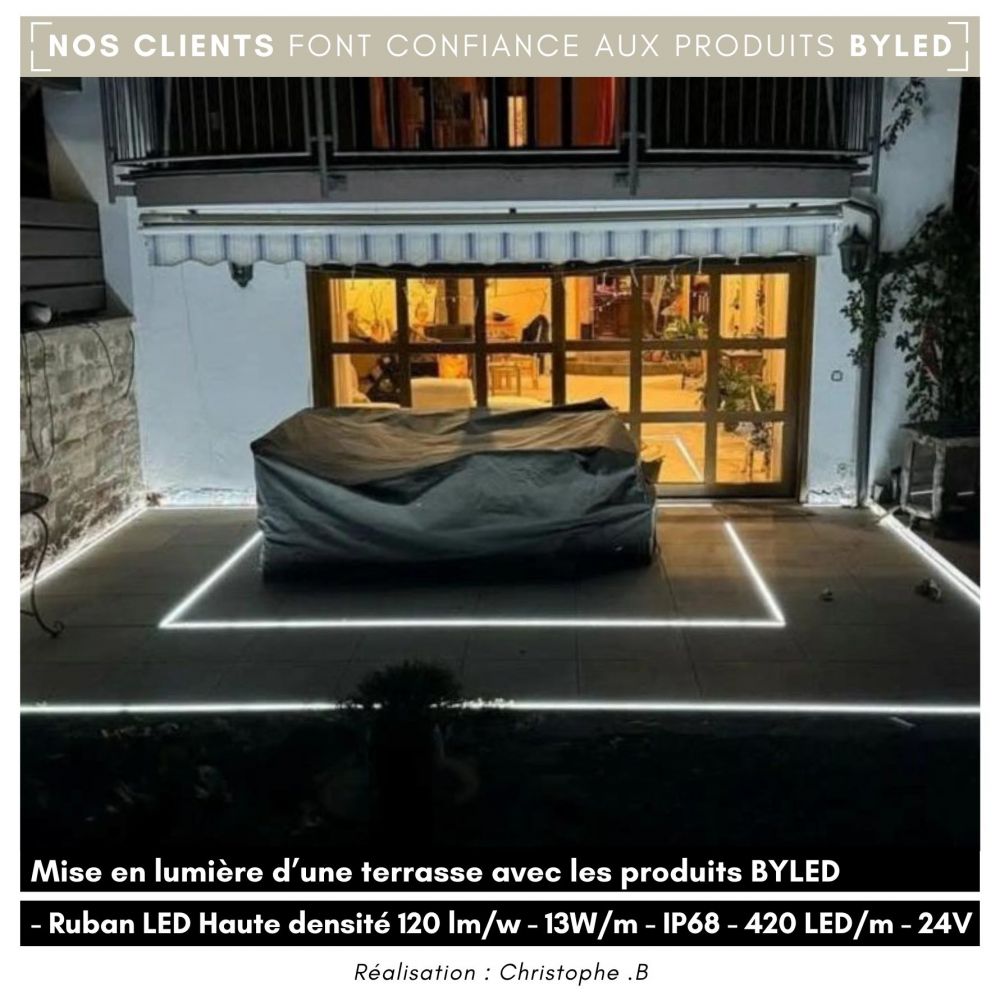

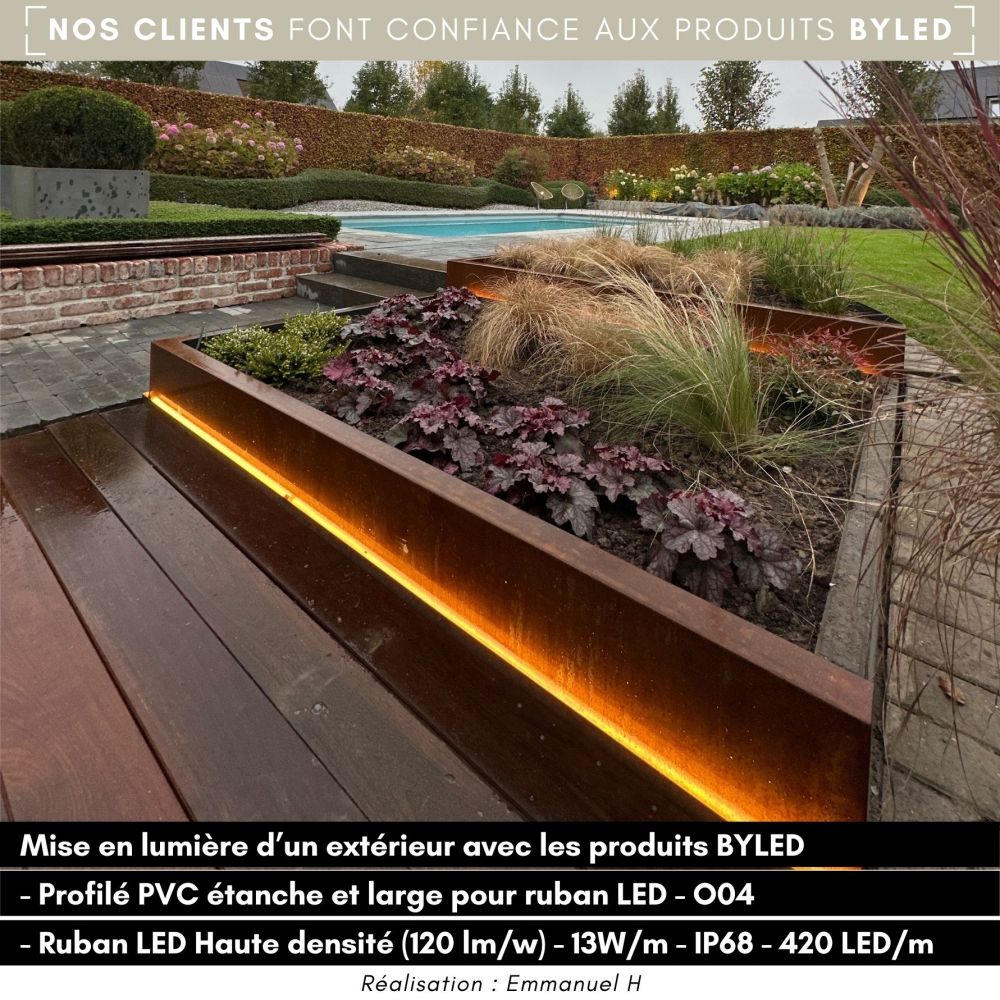

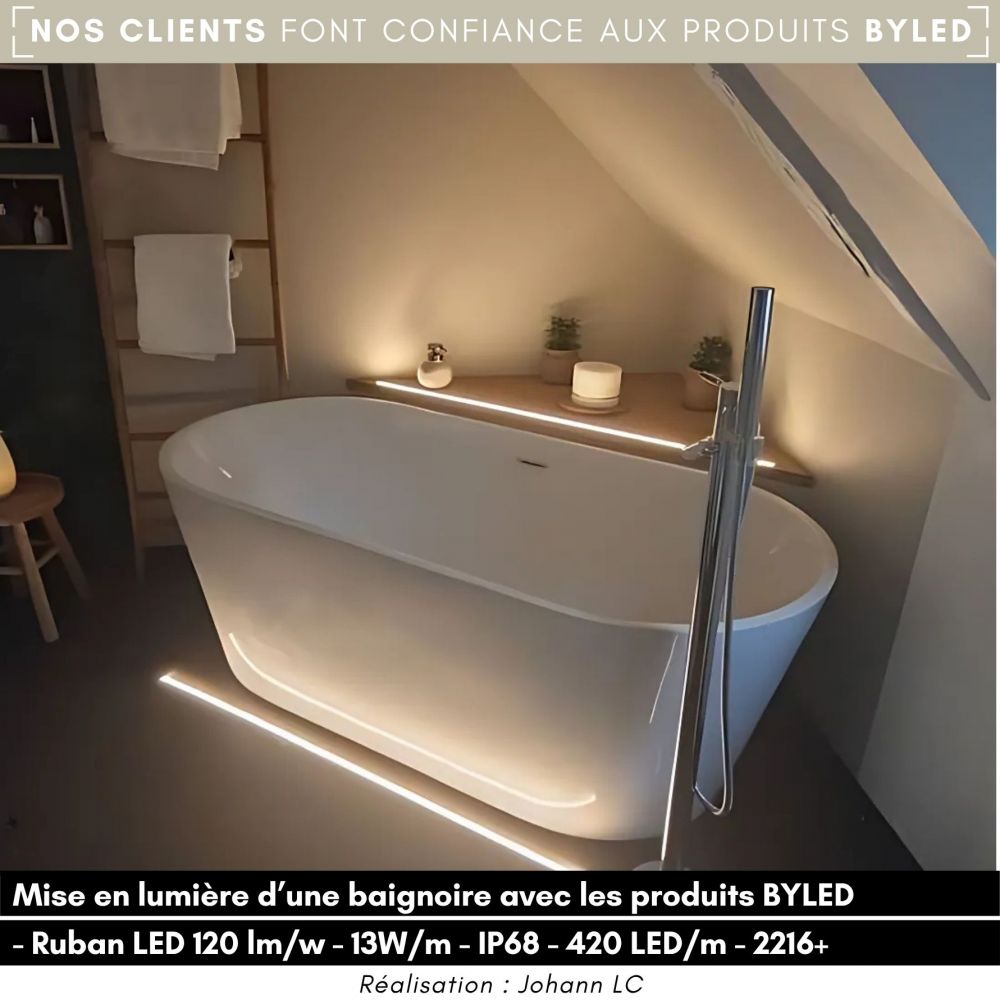

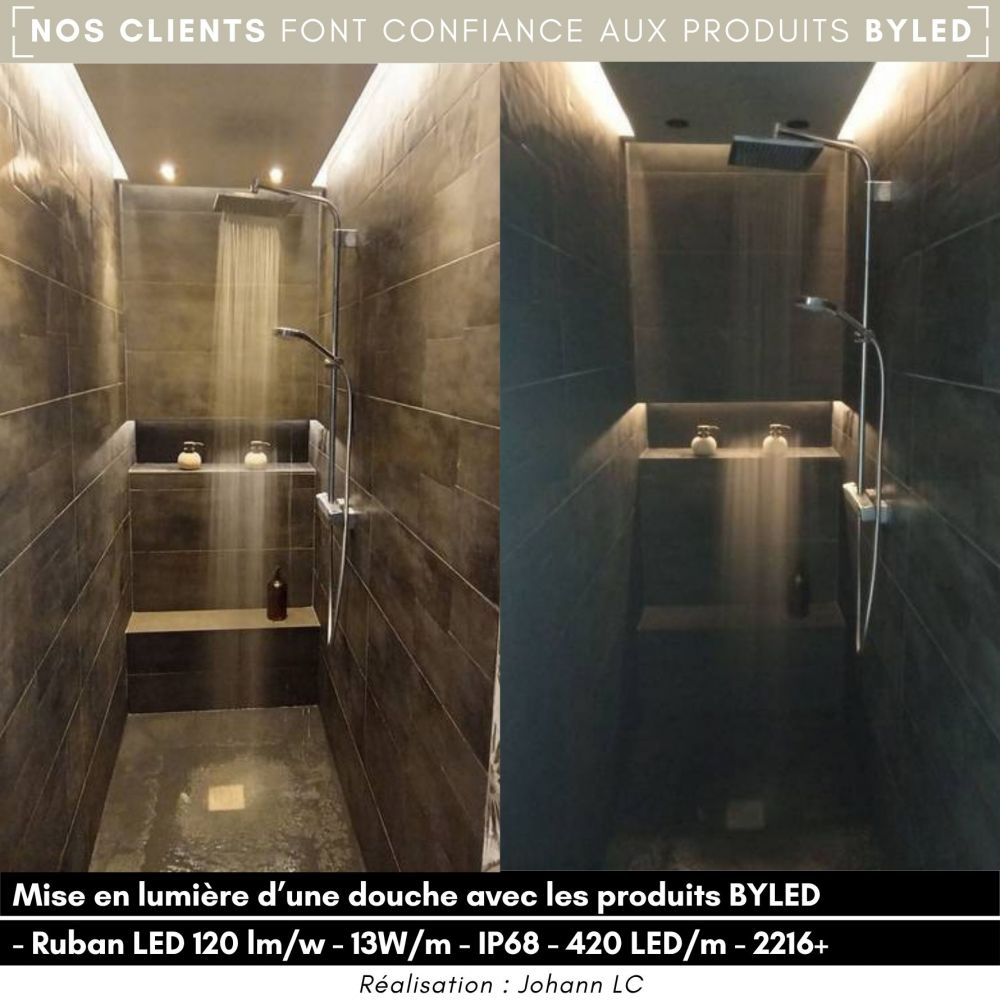

Ce ruban ByLED "2216+" donne l'effet d'un ligne continue de lumière une fois allumé. Il est conçu pour un éclairage principal, direct ou indirect. Avec 13 watts par mètre, ce ruban LED est idéal pour un besoin d'éclairage moderne, économique et écologique dans une niche de douche, un jardin, ou un commerce.

Retrouvez nos outils d'aide juste en dessous du bouton "ajouter au panier".

En savoir plus

En stock

Attention : 136 pièces disponibles.

  • IP68
  • 420 LED/m
  • 13 W/m

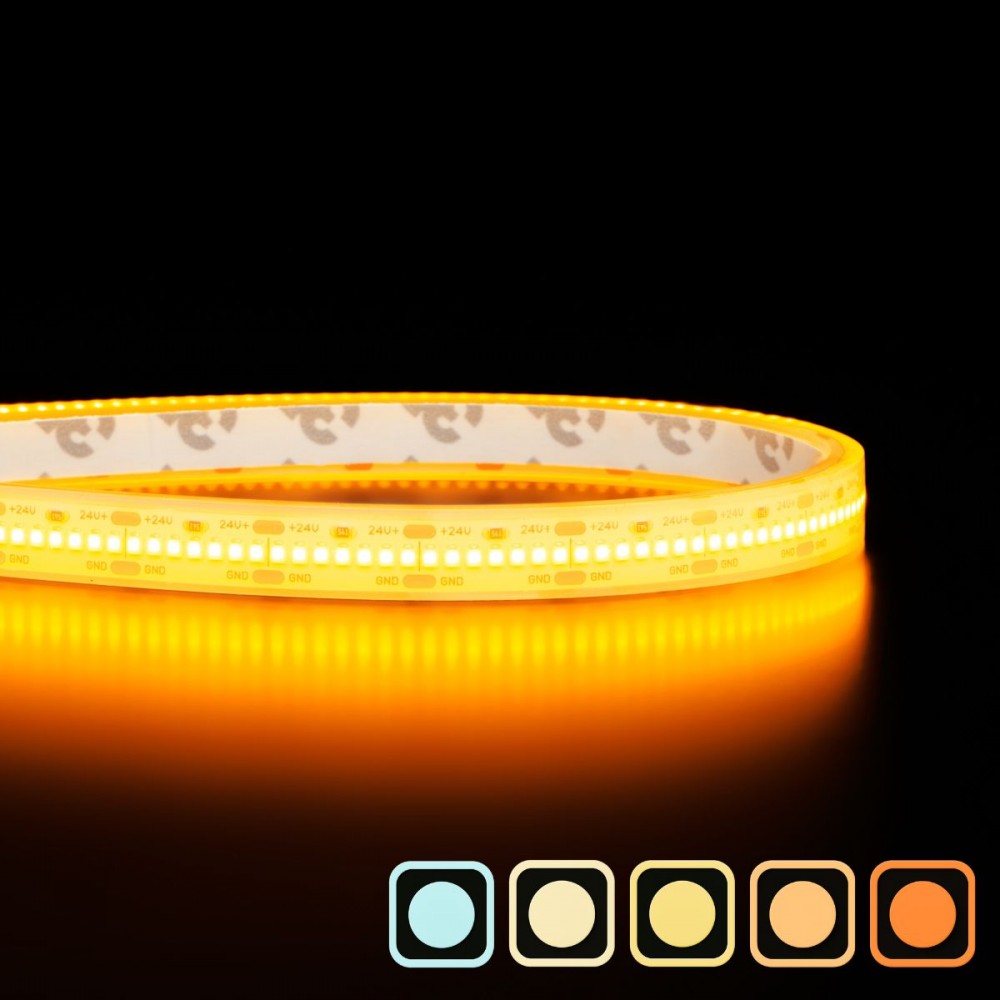

  • ±1800K : Blanc extra chaud
  • ±2700K : Blanc très chaud
  • ±3000K : Blanc chaud
  • ±4000K : Blanc jour
  • ±6000K : Blanc pur
Température couleur

Byled est fermé pendant les fêtes. Les expéditions reprendront dès le 02 janvier. Byled vous souhaite un joyeux Noël et une lumineuse année.
Champion de la satisfaction client
Vos points fidélité

Un ruban LED "haute densité" : 420 LEDs par mètre pour un look ultra moderne !

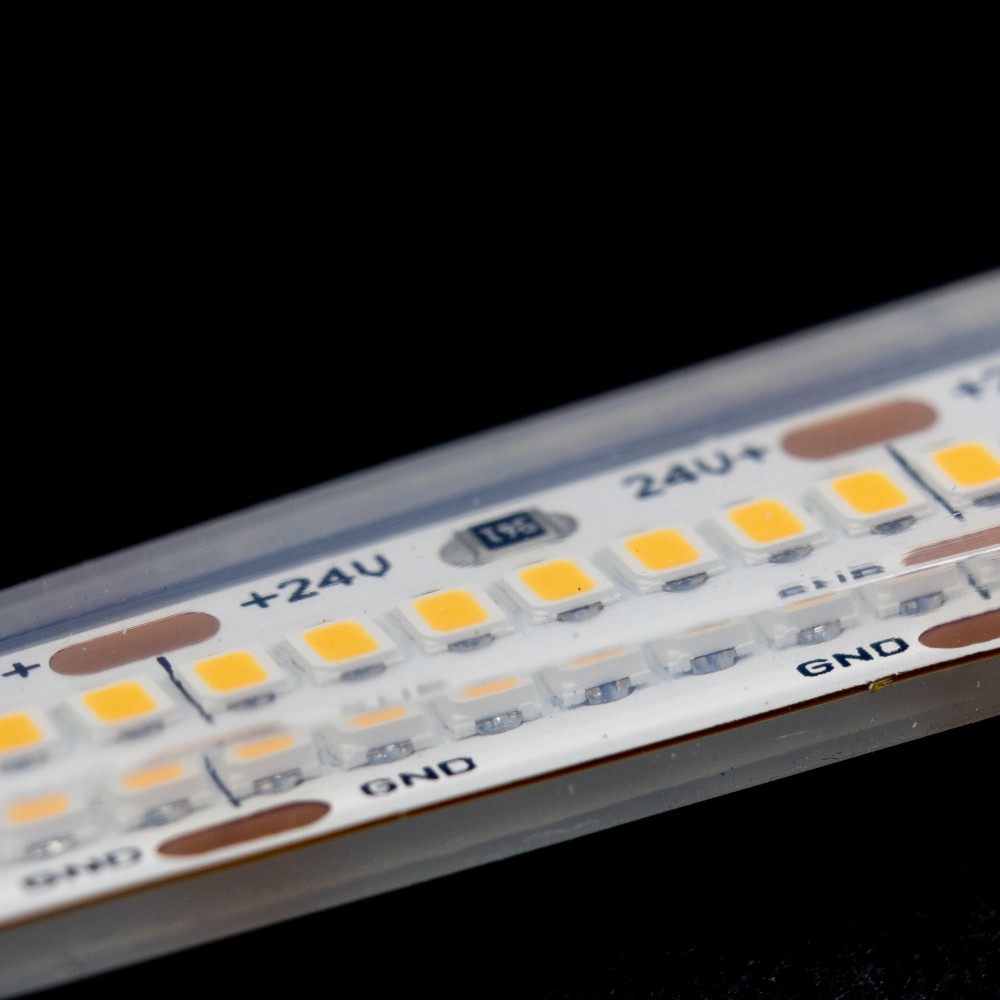

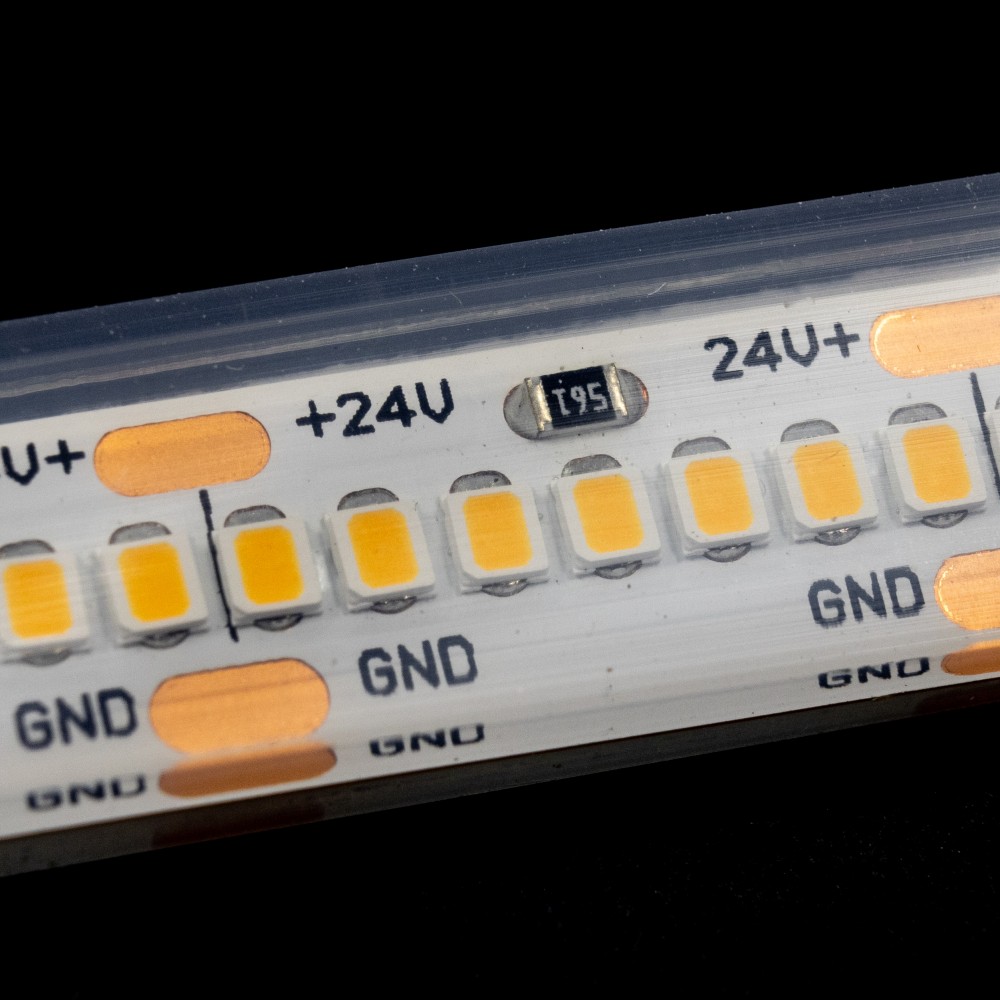

Ce bandeau LED intègre une nouvelle technologie : une taille de puce LED "2216", plus compacte que les rubans à puces LED de taille classique "2835". Cette petite taille de LED permet de placer beaucoup plus de puces LED sur un même espace, éliminant ainsi l'effet de points lumineux visible, une fois le ruban allumé

Un ruban LED qui rassemble les avantages des rubans COB et des rubans SMD classiques.

L'effet de "ligne lumineuse", sans points de LED visible, n'était jusqu'à présent disponible qu'avec les rubans COB. Néanmoins, la couche de silice qui recouvre les rubans COB et qui leur procure cet effet unique réduit leur pouvoir lumineux (environ 100lm/W) tandis que ce ruban LED "2216+" conserve un flux lumineux très intense (120lm/W) tout en offrant le même effet de ligne lumineuse une fois le ruban allumé !

Ce nouveau ruban LED à haute densité de LEDs conserve également un prix plus attractif que les rubans COB !

De plus, le ruban LED 2216+ est disponible en IP20, IP65, et même en IP68, une caractéristique non présente chez les rubans LED COB.

Pour connecter deux rubans LED entre eux, il faudra utiliser les connecteurs de la gamme "Click". Les connecteurs de la gamme "Clipx" ne sont pas compatibles avec ce ruban. Retrouvez les connecteurs compatibles en bas de page.

Pourquoi ce ruban LED est "haute fidélité" ?

Les rubans "haute fidélité" restituent mieux la couleur des surfaces et objets qu'ils éclairent.indice de rendu des couleurs

Conseils

Chaque ruban LED est équipé d'un puissant adhésif (3M©) afin de la faire adhérer parfaitement sur une surface plate de type profilé LED.

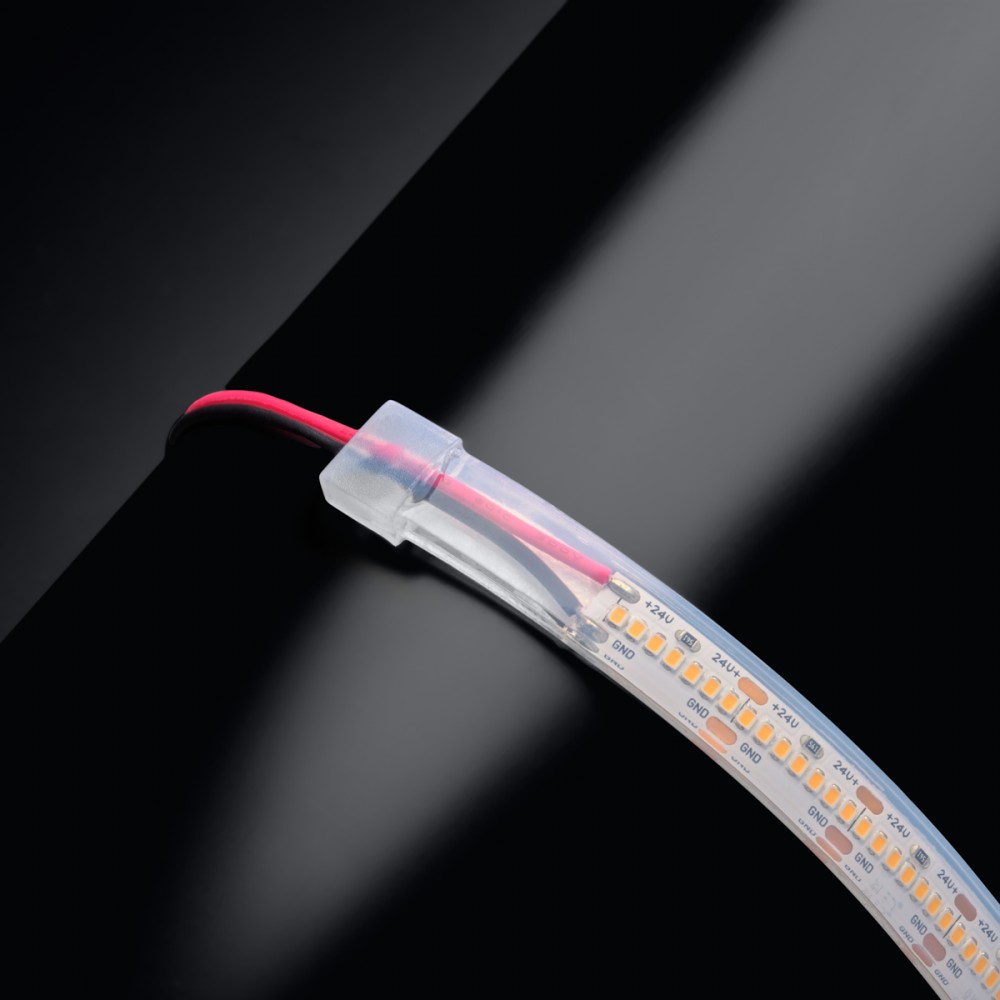

Aussi, chaque ruban est pré-câblé des deux côtés avec un câble de 30cm.

Pour le bon fonctionnement de votre ruban, il convient d'opter pour une alimentation 24V (non fournie).

Si vous souhaitez faire varier l'intensité lumineuse de votre ruban pour bénéficier d'une ambiance plus tamisée par exemple, vous pouvez intégrer un contrôleur pour ruban LED mono à votre installation. Plus d'info sur les différentes possibilités de branchements.

Branchement d'un ruban LED monocolore en direct :

branchement ruban led RGB

Branchement d'un ruban LED monocolore avec variation d'intensité lumineuse par télécommande radio :
Ce kit télécommande vous permet de créer des ambiances en faisant varier l'intensité lumineuse de vos rubans LED monocolores.

branchement ruban led RGB

Découvrez d'autres schémas & aides au branchement des rubans LED en cliquant ici.

Découvrez comment appairer un contrôleur et une télécommande avec un ruban LED monocouleur ou CCT

Puissance (en Watts) 13 W/m
Tension 24 V DC
Indice de Protection IP68
Angle de diffusion (en degré) 120°
Dimmable (variation de la lumière) Dimmable
Remplacement de la source lumineuse non
Classe énergétique 2023 Ce produit contient une source lumineuse de classe d’efficacité énergétique F
Flux lumineux (lumens/mètre) - Blanc pur 1713 lm/m
Flux lumineux (lumens/mètre) - Blanc jour 1527 lm/m
Flux lumineux (lumens/mètre) - Blanc chaud 1397 lm/m
Flux lumineux (lumens/mètre) - Blanc chaud + 1297 lm/m
Flux lumineux (lumens/mètre) - Blanc extra chaud 1310 lm/m
Température de couleur - Blanc pur 5800 K
Température de couleur - Blanc jour 4100 K
Température de couleur - Blanc chaud 3000 K
Température de couleur - Blanc chaud + 2700
Température de couleur - Blanc extra chaud 2100 K
Indice de rendu des couleurs (IRC) - Blanc pur 95
Indice de rendu des couleurs (IRC) - Blanc jour 93
Indice de rendu des couleurs (IRC) - Blanc chaud 92
Indice de rendu des couleurs (IRC) - Blanc chaud + 94
Indice de rendu des couleurs (IRC) - Blanc extra chaud 90

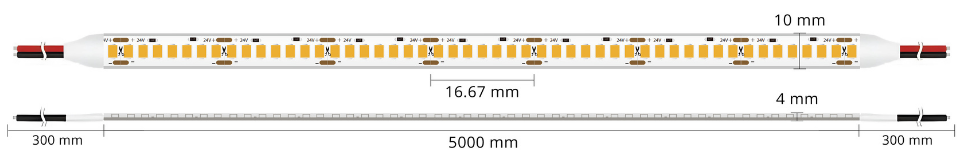

Hauteur de ruban (en mm) 4,2 mm
Largeur de ruban (en mm) 10 mm
Nombre de LED / mètre 420
Conformité CE
Organisme de collecte et de recyclage Ecosystem
Durée de vie (en heures) 50000 h
Couleur du ruban Blanc
Découpable tous les (en cm) 16,67 mm
Garantie5 ans


Stock permanent.


Expédition immédiate, le jour même si vous commandez avant 10.5h.


Livraison sous 48h en Colissimo, en 24h (jour ouvré) avec Chronopost.
